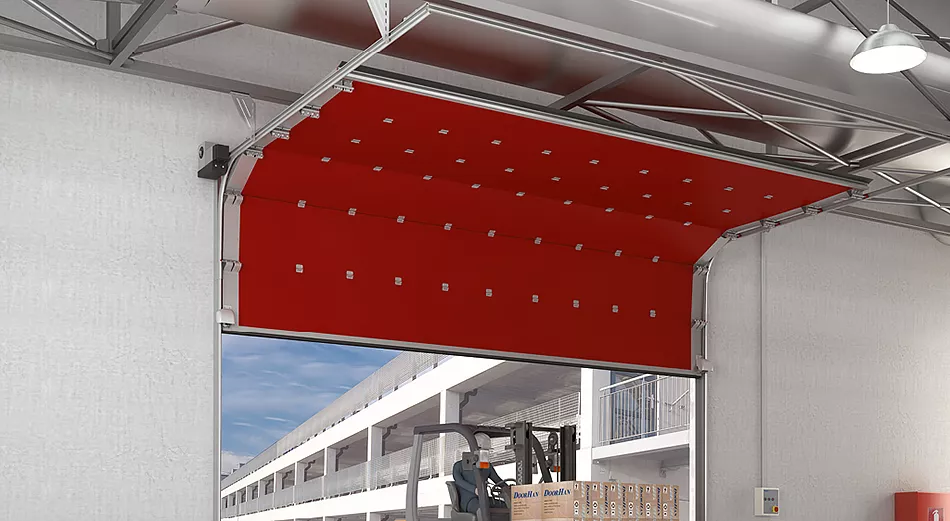

Электромеханические приводы вального типа Shaft-30 IP65 и Shaft-60 IP65 предназначены для автоматизации промышленных секционных ворот.

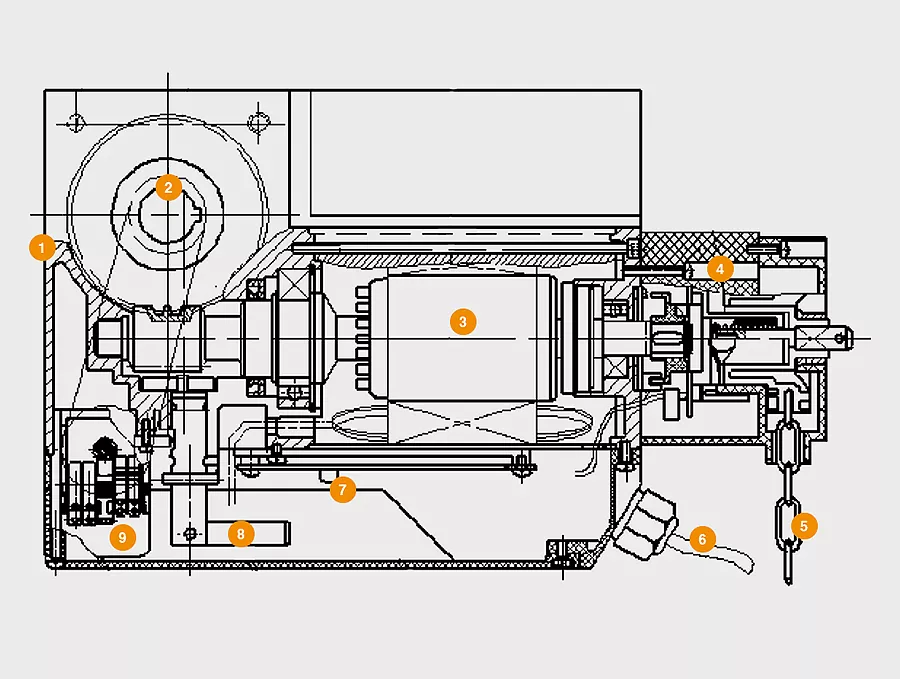

Конструкция вальных приводов для ворот SHAFT-30 и SHAFT-60
- Корпус редукторa
- Отверстие под вал ворот
- Двигатель
- Узел ручной цепи
- Ручная цепь
- Кабель
- Клеммная колодка
- Рукоятка расцепителя
- Концевик

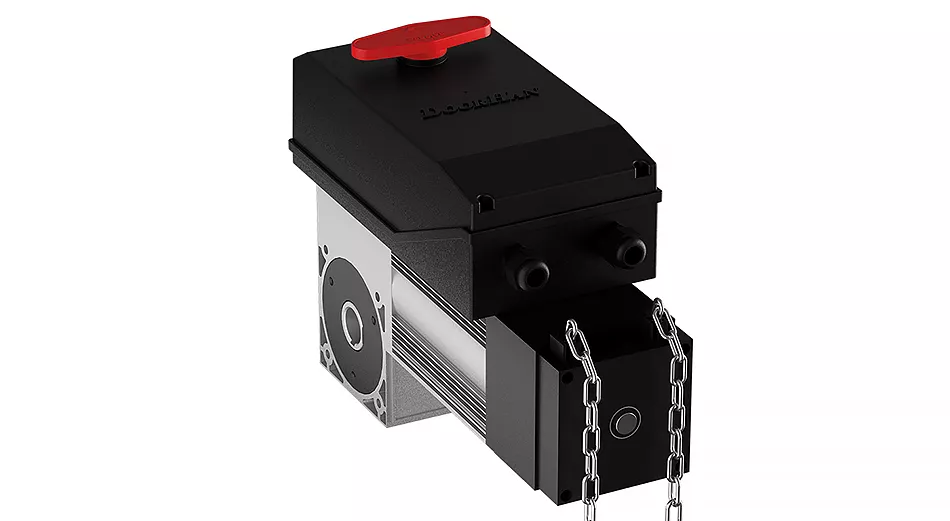

Внешний вид вальных приводов для ворот SHAFT-30 и SHAFT-60
- Исполнение привода

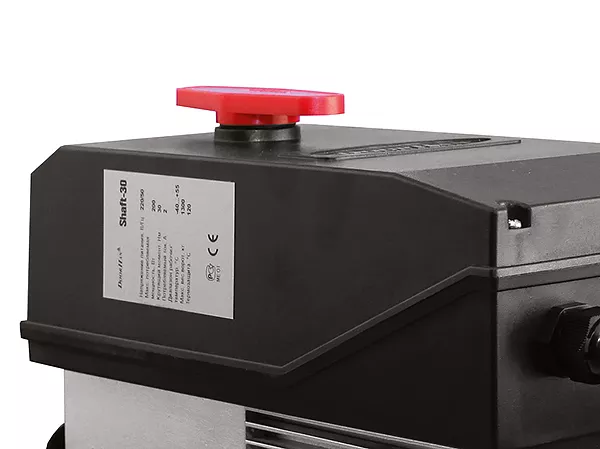

Рычаг разблокировки редукторa

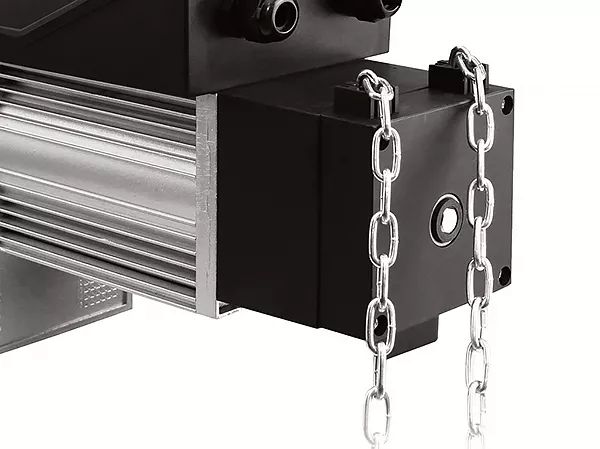

Цепной редуктор

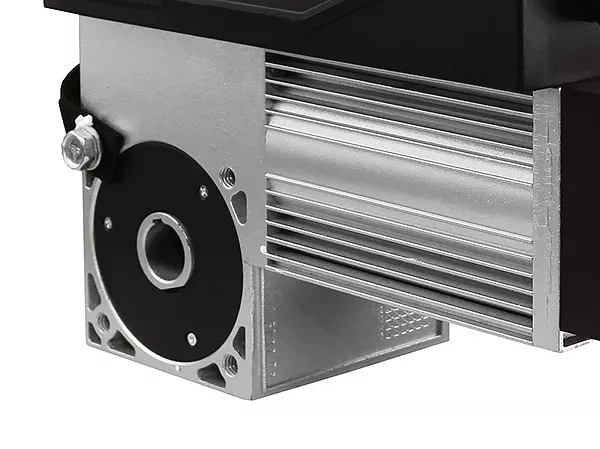

Радиаторы металлического корпуса
Характеристики вальных приводов для ворот SHAFT-30 и SHAFT-60
- Технические
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный вес полотна ворот, кг | 230 / 320 | в зависимости от модели привода |
| Напряжение питания, В | 220–240 / 380–400 | в зависимости от модели привода |
| Крутящий момент, Нм | 30 / 60 | в зависимости от модели привода |
| Мощность, Вт | 300 / 350 | в зависимости от модели привода |
| Диапазон рабочих температур, °С | −40...+55 | |
| Скорость вращения мотора, об/мин | 1 400 | |
| Класс защиты IP | 65 | |
| Интенсивность использования, % | 50 / 60 | в зависимости от модели привода (при температуре t = 20 °С) |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 520 |
| Ширина, мм | 320 |
| Высота, мм | 190 |
Комплектация вальных приводов для ворот SHAFT-30 и SHAFT-60
- Базовая
- Дополнительная

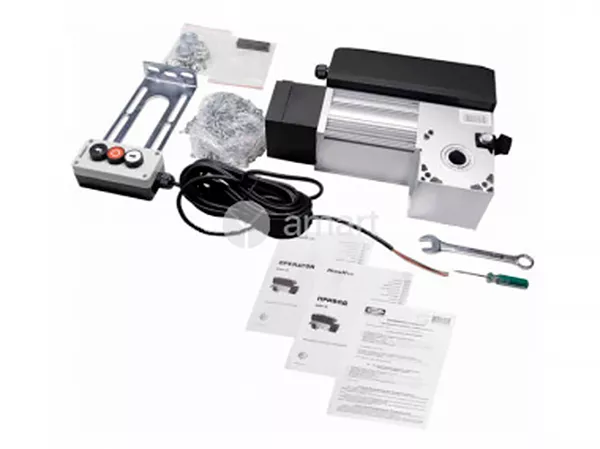

Электропривод, трехпозиционный пост управления, стопорные кольцa, крепежные элементы
Фоточувствительными элементами безопасности серии Photocell-N. Комплект
состоит из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Wi-Fi модулем. Управляет электроприводами при помощи беспроводной Wi-Fi сети.
GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу
четырьмя автоматами.
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Пульт в прикуриватель Car-Transmitter. Позволяет управлять двумя автоматами дистанционно из салона автомобиля.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.
Сигнальной лампой светодиодной Lamp-PRO (с антенной). Предназначена для оповещения о начале движения шлагбаума.
Светофор Traffic-light-LED. Создает безопасные условия для движения людей и транспорта на объекте.
Сирена Sirena. Используется для звукового оповещения о начале работы шлагбаума, что служит дополнительным элементом системы безопасности.
Пневматическая кромка безопасности DH-Sensor-KIT для обеспечения безопасности использования секционных автоматических ворот.

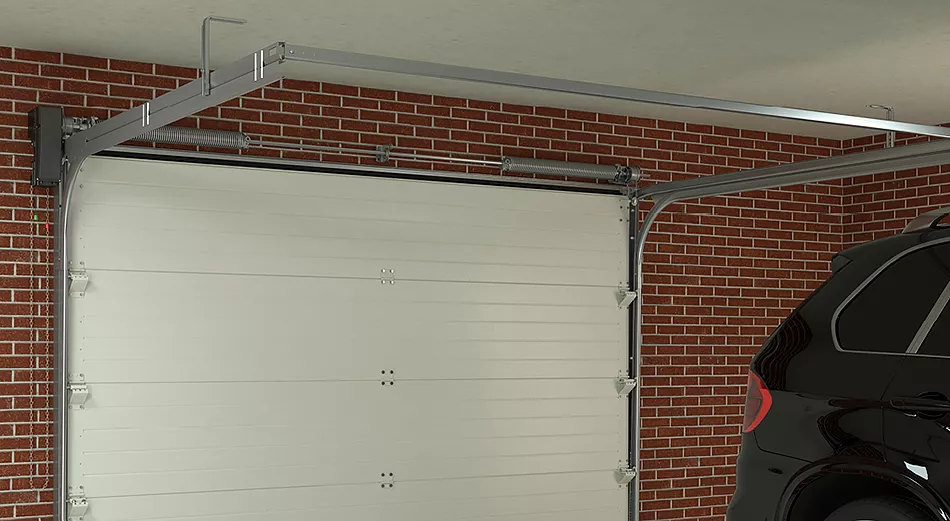

Монтаж вальных приводов для ворот SHAFT-30 и SHAFT-60
- Способы монтажа

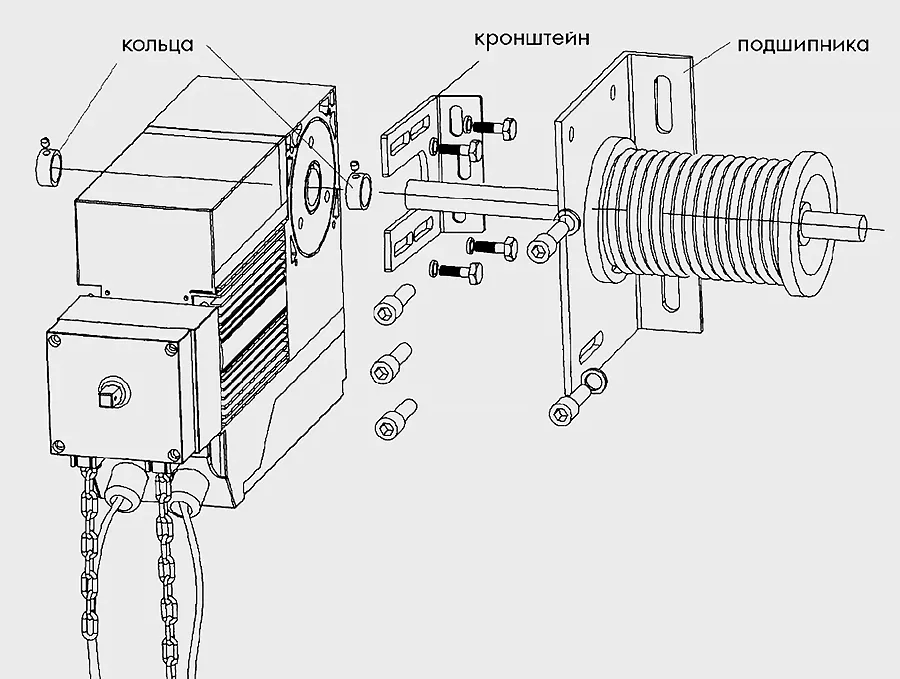

Монтаж осуществляется на вал ворот с помощью кронштейна, шпонки и стопорного кольца. Кронштейн крепления присверливaется к притолоке с помощью саморезов
