Готовые решения
- Тепловые завесы серия 200

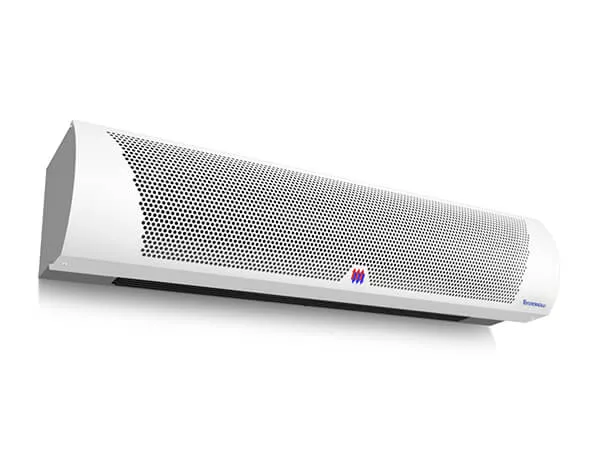

Тепловая завеса КЭВ-20П2111W
IP20, Цветкорпус светло-серый RAL 7004, передняя панель белая RAL 9003, Cерия 200, Офисная
Цена:
28 709 руб.
Заказать
Тепловая завеса КЭВ-9П2071E
9, IP21, передняя панель светло-серая RAL 7035, Cерия 200, Интерьерная
Цена:
28 718 руб.
Заказать
Воздушная завеса КЭВ-П2111A
IP21, Цветкорпус светло-серый RAL 7004, передняя панель белая RAL 9003, Cерия 200, Офисная
Цена:
20 738 руб.
Заказать
Воздушно-тепловые завесы серии 200 предназначены для защиты дверных проемов от 2 до 2,5 метров. Как правило устанавливаются в торговых павильонах, кафе и парикмахерских.
Дизайн воздушно-тепловых завес серии 200
- Цвета
- Панели ВТЗ
Нержавеющая сталь
RAL 9003 белый
RAL 7004 серый
RAL 9005 черный
Гладкая
Глянец
Перфорированная
Характеристики тепловых завес серии 200
- Технические
Инструкции воздушно-тепловых завес серии 200
- Описание серии
- Гарантии
- Сертификаты
- BIM модели
Условия эксплуатации воздушно-тепловых завес
Температура эксплуатации, °C: рабочая от +5 до +35, предельная от -20 до +40.
Относительная влажность, RH %: не более 80.
Cодержание пыли и других вредных примесей, мг/м³: не более 10.
Температура хранения/транспортирования, °C: от -50 до +50.
Внимание! В случае неисправности отключите изделие от питания. Прежде чем снова ввести его в эксплуатацию, квалифицированным специалистом должны быть проведены его полная диагностика, обслуживание или ремонт.
Относительная влажность, RH %: не более 80.
Cодержание пыли и других вредных примесей, мг/м³: не более 10.
Температура хранения/транспортирования, °C: от -50 до +50.
Внимание! В случае неисправности отключите изделие от питания. Прежде чем снова ввести его в эксплуатацию, квалифицированным специалистом должны быть проведены его полная диагностика, обслуживание или ремонт.
Вопрос-ответ
Что такое воздушно тепловая завеса?
Воздушно-тепловая завеса (как машиностроительное изделие) - это устройство струйной защиты открытого проема, состоящее из вентиляторов, воздухонагревателя (или без него) и сопел, а также элементов управления и автоматики.
Зачем нужна воздушно-тепловая завеса?
Воздушно-тепловая завеса предназначена для защиты рабочих зон общественных, административных, промышленных зданий от прямого контакта с наружным воздухом через открытый проём (ворота, двери, окна) в холодный период времени. Воздушная завеса без источника тепла может защищать проёмы холодильных и морозильных камер и хранилищ от прямого контакта с тёплым наружным воздухом. Воздушные завесы могут служить для защиты от проникновения теплого наружного воздуха в кондиционируемое помещение, а также и от неприятных запахов, пыли и летающих насекомых.
Какими защитами оборудована завеса?
• Аварийное отключение ТЭНов при нештатной ситуации перегрева.
• Автоматическая задержка выключения вентиляторов после выключения ТЭНов (для продувки ТЭНов).
• Защита от перегрева газового нагревателя посредством двух термостатов.
• Защита электродвигателя вентилятора от перегрева (тепловая защита электродвигателя). При наличии встроенной платы PCB-AC:
• предусмотрен выход 220В 50Гц под термостат защиты от замораживания воды в трубках теплообменника;
• предусмотрен выход 220В 50Гц под охранно-пожарную сигнализацию.
• Автоматическая задержка выключения вентиляторов после выключения ТЭНов (для продувки ТЭНов).
• Защита от перегрева газового нагревателя посредством двух термостатов.
• Защита электродвигателя вентилятора от перегрева (тепловая защита электродвигателя). При наличии встроенной платы PCB-AC:
• предусмотрен выход 220В 50Гц под термостат защиты от замораживания воды в трубках теплообменника;
• предусмотрен выход 220В 50Гц под охранно-пожарную сигнализацию.
Что регулируют в завесах?
Расход воздуха изменением частоты вращения вентиляторов.
• Электрическую мощность ТЭНов включением различных групп.
• Тепловую мощность водяных тепловых завес через узлы терморегулирования.
• В газовых тепловых завесах – давление газа (см. инструкцию по эксплуатации).
• Электрическую мощность ТЭНов включением различных групп.
• Тепловую мощность водяных тепловых завес через узлы терморегулирования.
• В газовых тепловых завесах – давление газа (см. инструкцию по эксплуатации).
С помощью чего подогревается воздух внутри завесы?
Завесы могут быть:
с электрическим источником тепла - внутри завесы установлены трубчатые электронагреватели (ТЭНы);
с водяным источником тепла - внутри завесы установлен трубчатый теплообменник. В качестве теплоносителя используется горячая вода отопительных сетей. Допускается использование низкозамерзающих жидкостей, однако это должно быть согласованно с изготовителем. Основные параметры теплоносителя:
• Вода не должна содержать нечистот, твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни стали цинка, пластмасс, резины, чугуна.
• Тепловая сеть должна соответствовать СП 124.13330.2012.
• Максимальная температура теплоносителя - 150ºС
• Рабочее давление воды в воздухонагревателе – 1,2 МПа;
с газовым источником тепла – внутри завесы установлен трубчатый теплообменник и газовая горелка, работающая на природном газе G20 или пропане G31, вентилятор дымоудаления;
без источника тепла.
с электрическим источником тепла - внутри завесы установлены трубчатые электронагреватели (ТЭНы);
с водяным источником тепла - внутри завесы установлен трубчатый теплообменник. В качестве теплоносителя используется горячая вода отопительных сетей. Допускается использование низкозамерзающих жидкостей, однако это должно быть согласованно с изготовителем. Основные параметры теплоносителя:
• Вода не должна содержать нечистот, твёрдых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни стали цинка, пластмасс, резины, чугуна.
• Тепловая сеть должна соответствовать СП 124.13330.2012.
• Максимальная температура теплоносителя - 150ºС
• Рабочее давление воды в воздухонагревателе – 1,2 МПа;
с газовым источником тепла – внутри завесы установлен трубчатый теплообменник и газовая горелка, работающая на природном газе G20 или пропане G31, вентилятор дымоудаления;
без источника тепла.
По какому принципу происходит защита проема?
- Защита смесительного типа - организация интенсивного струйного перемешивания свободно втекающего наружного воздуха с подготовленным внутренним в количестве, достаточном для доведения температуры смеси до требуемой величины.
- Защита шиберующего типа - организация в проёме струйного противодействия втеканию наружных масс воздуха и вытеканию внутренних масс. Защита может быть двух видов (см. рисунки).
- Защита комбинированного типа - соединение смесительной и шиберующей защиты с тем или иным приоритетом.
