Электромеханический привод SW-4000-BASE предназначен для автоматизации распашных ворот с шириной створки до 4 м и весом до 400 кг.

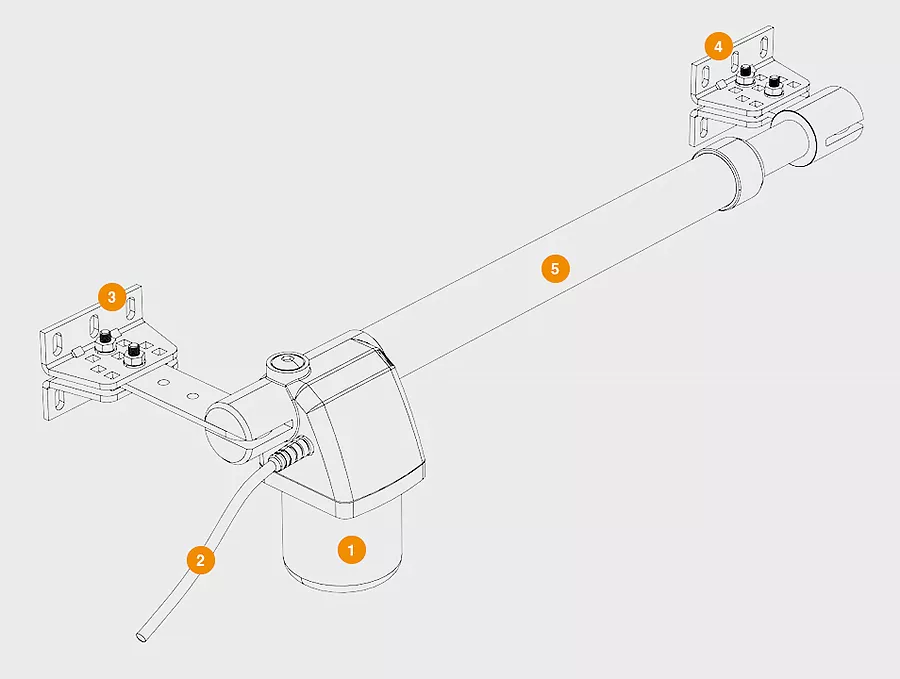

Конструкция электромеханических приводов Swing-4000
- Мотор
- Силовой кaбель
- Задний кронштейн
- Передний кронштейн
- Корпус
Внешний вид электромеханических приводов Swing-4000
- Исполнение привода
Ходовой винт из высокопрочной стaли
Специальный механизм расцепления
Использование в редукторе деталей из стали и бронзы увеличивает срок службы привода
Характеристики электромеханических приводов Swing-4000
- Технические
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная длина створки, м | 4 | |
| Напряжение питания, В | 220–240 | |
| Максимальный вес створки, кг | 400 | |
| Мощность, Вт | 140 | |
| Диапазон рабочих температур, °С | −20...+55 | |
| Класс защиты IP | 44 | |
| Интенсивность использования, % | 50 | При температуре t = 20 °С |
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Состав | пленка, пенопласт, картонная коробкa |
| Длина, мм | 710 |
| Ширина, мм | 275 |
| Высота, мм | 225 |
Комплектация электромеханических приводов Swing-4000
- Базовая
- Дополнительная
Два электроприводa, блок управления в корпусе, крепежные элементы, ключ расцепителя.
Фоточувствительными элементами безопасности серии Photocell-N. Комплект
состоит из инфракрасного передатчика и приемника.
Беспроводные фотоэлементы безопасности c поворотной платой. Используются для установки в несимметричных проемах. В комплекте приемник и инфракрасный передатчик.
Wi-Fi модулем. Управляет электроприводами при помощи беспроводной Wi-Fi сети.
GSM модулем. Управляет электроприводом либо шлагбаумом при помощи мобильного гаджета.
Пульт Transmitter-2PRO-Black. Позволяет управлять с одного пульта ДУ двумя автоматами дистанционно.
Пультом ДУ (Transmitter-4PRO-Black). Дает возможность дистанционного управления сразу
четырьмя автоматами.
Пульт Transmitter-4. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно.
Пульт Transmitter-Premium. Позволяет управлять с одного пульта ДУ четырьмя автоматами дистанционно. Необычный стильный дизайн в металлическом корпусе.
Беспроводная кнопка управления Command-433. Позволяет управлять с одного двумя автоматами дистанционно.
Клавишный выключатель с возвратным механизмом SWITCH. Передает управляющую команду на блок управления приводом.
Кодовая клавиатура KEYPAD. Оснащается внешним или внутренним приемником для дистанционного управления электрическим приводом.
Ключ-кнопка KEYSWITCH-N. После поворота ключа передает управляющую команду на блок управления.
Антивандальная кодовая клавиатура KEYCODE. Позволяет управлять автоматами. Возможно использование в роли внешней клавишной панели или как устройство для считывания прокси-карт.
Внешним радиоприемником серии DHRE-1. Управляет автоматической системой стороннего производителя с использованием оригинального дистанционного пульта.
Домофон с функцией видеовызова DOMO-7 для управления калиткой и воротами.
Сигнальной лампой светодиодной Lamp-PRO (с антенной). Предназначена для оповещения о начале движения шлагбаума.
Антенна Antena433 для усиления сигнала. Используется при наличии препятствий между приемником и передатчиком.
Электромеханический замок накладного типа DH-LOCK для калиток.
Сирена Sirena. Используется для звукового оповещения о начале работы шлагбаума, что служит дополнительным элементом системы безопасности.
Монтаж электромеханических приводов Swing-4000
- Способы монтажа
Устaнавливается на кронштейны на столбы ворот.
