Промышленные скоростные ворота DoorHan ISD01-Parking желтые
желтый RAL 1003, ISD01-Parking, автоматическое, секционные
Цена:
1 239 771 руб.
1 115 793.90 руб.
Заказать
Ворота промышленные скоростные DoorHan ISD01-Parking
серый RAL 7004 , ISD01-Parking, автоматическое, секционные
Цена:
839 353 руб.
755 417.70 руб.
Заказать
Промышленные секционные ворота ISD01-Parking вобрали в себя все преимущества двух конструкций: секционных и скоростных промышленных ворот. Они открываются крайне быстро, поэтому устанавливаются в паркингах и гаражах, складах и других промышленных объектах.

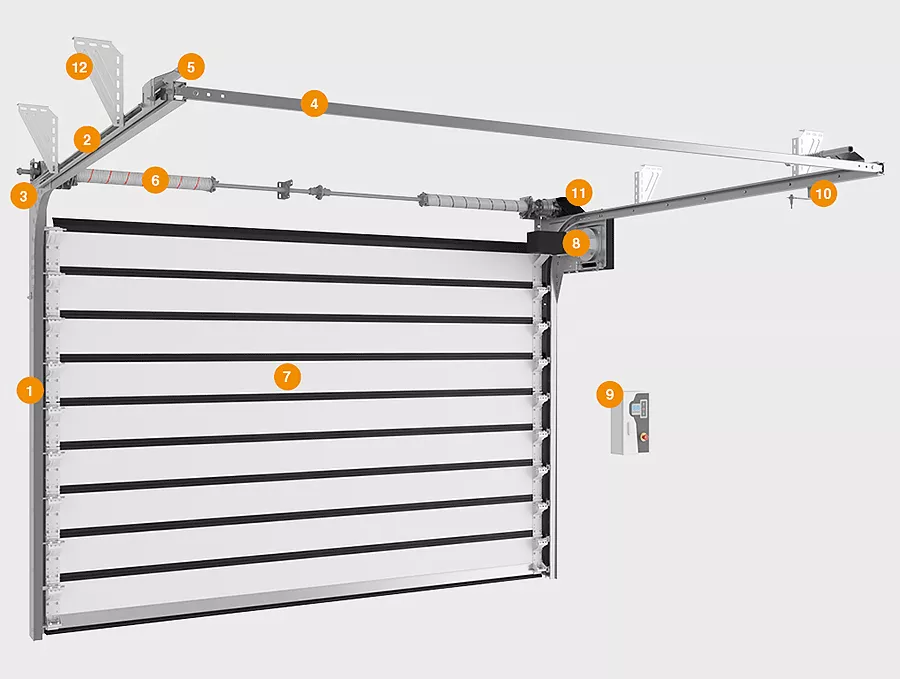

Конструкция ворот ISD01-Parking
- Вертикальная направляющая
- Горизонтальная направляющая
- Изгиб
- С-профиль
- Пружинный амортизатор
- Балансировочный пружинный механизм (торсионная пружина)
- Полотно ворот в сборе с фурнитурой
- Электропривод
- Блок управления
- Датчик концевого положения
- Защитный кожух передаточной цепи
- Кронштейны крепления к потолку
Характеристики промышленных ворот ISD01-Parking
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение |
|---|---|
| Скорость открывания, м/с | 1,0 |
| Скорость закрывания, м/с | 0,8 |
| Ресурс ворот, циклов | 1 000 000 |
| Ресурс торсионного механизма, циклов | 100 000 |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 2 000 до 3 700 |
| Ширина проема, мм | от 2 000 до 5 000 |
| Притолока, мм | от 430 |
| Пристенки, мм | от 150; со стороны установки привода — от 230 |
| Упаковка в проем | Характеристики упаковка |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании |
| Состав | картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм | упаковка щита — 250 |
| Высота, мм | упаковка щита — от 200 до 800 |
| Длина, мм | упаковка щита — от 2 000 до 6 100 |
| Вес брутто, кг | до 1 000 |
| Количество в упаковке | упаковка щита — от 9 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); упаковка привода — коробка с приводом и коробка с блоком управления; возможны дополнительные упаковки (окантовка и пр.) |
Комплектация промышленных ворот ISD01-Parking
- Базовая
- Дополнительная
Полотно, выполненное из сэндвич-панелей. Толщина конструкции – 40 мм. Эффективно использует электроэнергию;
Угловые стойки и направляющие. Обладают повышенным запасом прочности.
Торсионный механизм. Официально заявленное количество циклов – 100 тыс., что говорит о надежности и качестве элемента;
Устройство блокировки случайного обрыва троса. Препятствует падение полотна, блокируя вал;
Комплект для сборки. Находится в специальной упаковке вместе с паспортом и инструкцией по монтажу.
Электрический привод и блок управления. Имеет систему аварийной разблокировки секционных ворот.
Фотоэлементы. Выступают в роле контролера безопасности. Если в зоне работы полотна находится человек или посторонний предмет, то системе поступает сигнал об приостановке или реверсе – зависит от настроенной логики;
Панорамное остекление. Можно создать частичное либо полное панорамное остекление конструкции, что предаст приятный внешний вид.

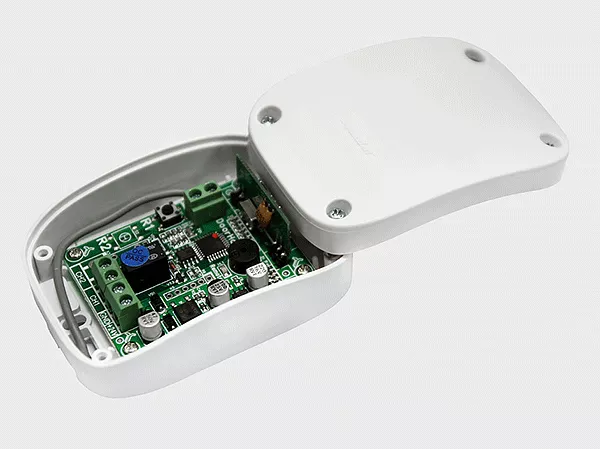

Внешний радиоприемник. Функция дистанционного управления, которая осуществляется с помощью пульта DoorHan.

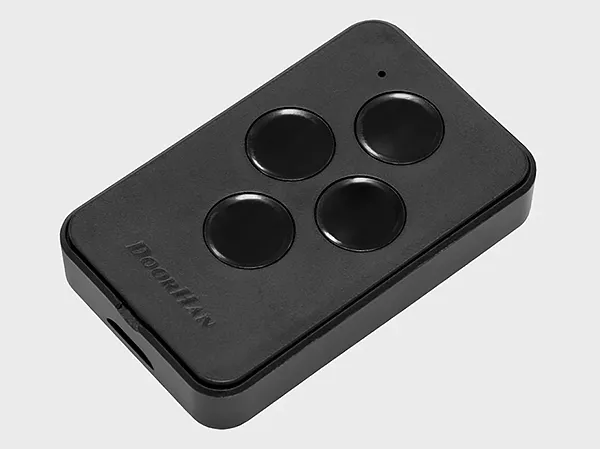

Пульт управления DoorHan. Необходим для систем, где подключен радиоприемник.
Монтаж ворот ISD01-Parking
- Подготовка объекта
- Способы монтажа
- Конструктивные решения

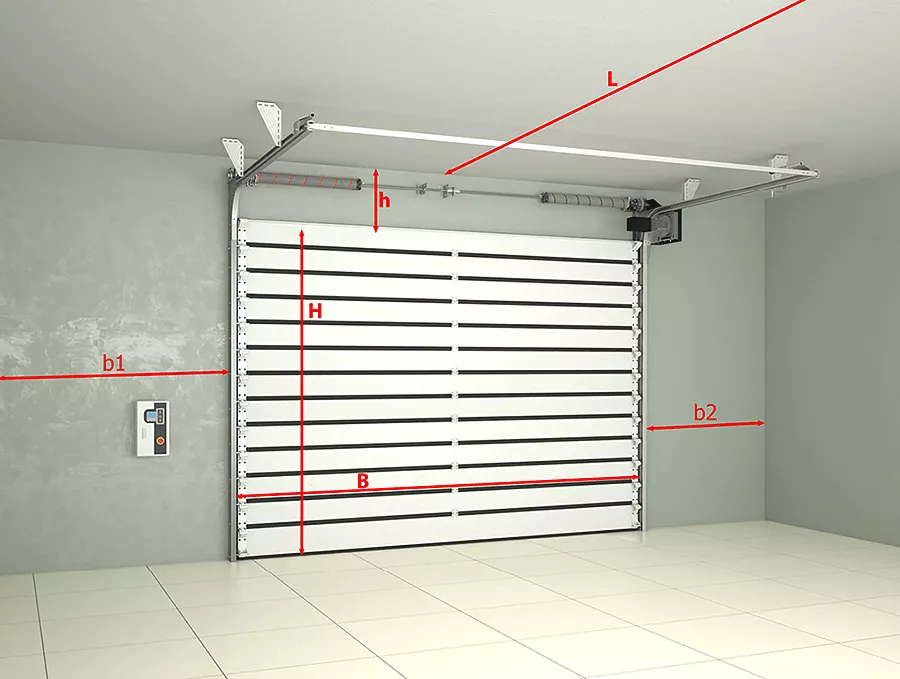

Для осуществления замеров можно использовать обычную рулетку. Выполняется внутри помещения. Замер рекомендуется выполнять как минимум в 3-х точках:
• высота от нижней до верхней части проема (H);
• расстояние между левым и правым краем проема (B);
• высота от верней части проема до потолка (верхняя перемычка) – не менее 430 мм (h);
• расстояние от проема до препятствия – не менее 150 мм, а со стороны привода – не менее 230 мм. (b1/b2).
• глубина помещения (L).
Особое внимание!
• итоговый размер Н и В – наибольшая величина;
• итоговый размер h, b1,b2, L – наименьшая величина.
Основные требования к объекту
• разрешенный перепад пола по все ширине проема – не более 1 см.;
• пристенки и притолоки должны выдерживать монтажную плоскость;
• для установки системы направляющих необходимо монолитное и прочное основание. В случае отсутствия потребуется формирование проема металлическими изделиями или дополнительная окантовка.

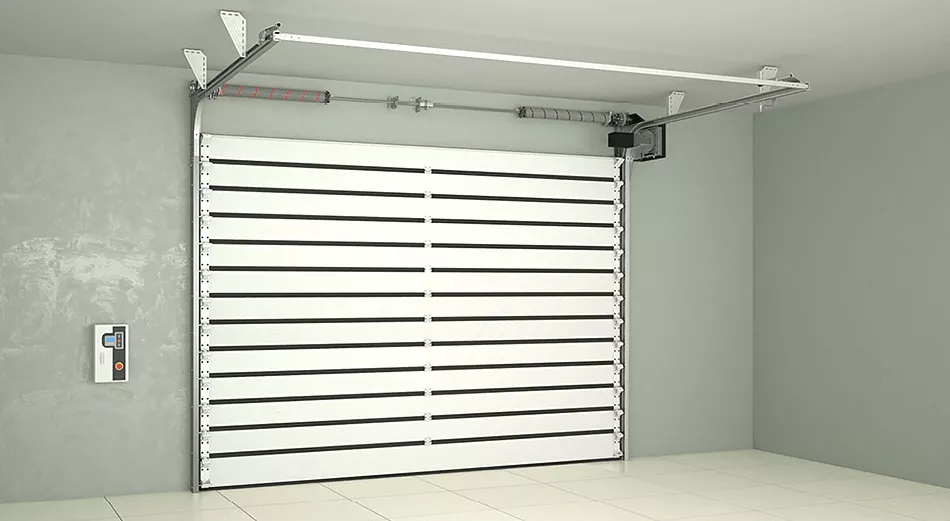

Способ установки – накладной (направляющие монтируются на притолоку и пристенки внутри помещения)
ISD01 Parking
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 430 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 275 |
| A1, мм Высота вертикальной направляющей | H – 215 |
| Ab, мм Высота оси вала и барабана | H + 341 |
| A2, мм Высота горизонтальной направляющей | H + 215 |
| E, мм Длина горизонтальных направляющих | H + 660 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 150 |
| Q, мм Зона расположения привода на вал | 230 |
Документация по промышленным воротам ISD01-Parking
Видео промышленных ворот ISD01-Parking
Вопрос-ответ
Для чего подходят промышленные секционные ворота?
Область применения очень широкая: для склада, на СТО или мойку, для цеха или ангара, паркинга, производства и т. д.
Какие промышленные ворота лучше выбрать?
Выбор типа промышленных секционных ворот зависит от ширины проёма, системы балансировки, необходимости опций: калитки, коррозийной стойкости и др. Более подробно о сравнении промышленных ворот читайте в статье.
Как подготовить проем для промышленных ворот?
Стены, притолока и пол гаража должны быть в одной плоскости (по уровню), не закрыты коммуникациями. Боковые поверхности проема ворот должны быть вертикальными. Пол помещения, желательно, должен иметь окончательный уровень («ноль»), либо иметь отметку («чистовая отделка»). Подробнее читайте в статье.
Какой должен быть размер проема для промышленных ворот?
Проем может быть абсолютно любого размера, т. к. ворота изготавливаются по вашему индивидуальному размеру.
На сколько уменьшатся высота и ширина проема после установки секционных ворот?
После монтажа ширина проема уменьшится на 10 мм за счет выступа боковых уплотнителей, а высота проема зависит уже от выбранного типа подъема и типа управления.
Какими системами защиты оборудованы ворота?
В базовой комплектации ворота оборудованы системами защиты от обрыва троса и устройствами защиты от разрыва пружин.
Насколько крепки от взломов секционные ворота?
Безопасность и надежность секционных ворот от несанкционированного проникновения не вызывает сомнений. В ручном режиме для запирания используются наружный ригельный замок и металлическая задвижка изнутри гаража. В случае автоматических ворот электропривод служит надежным запирающим устройством.
Насколько безопасны ворота?
Системы защиты от обрыва троса и обрыва пружины предотвращают падение полотна в нештатных ситуациях. Конструкция сэндвич-панелей предусматривает систему защиты от защемления пальцев, так что секционные ворота безопасны даже для маленьких детей, а благодаря наличию дополнительной системы фотоэлементов, проём контролируется на наличие препятствий.
Можно ли установить автоматику через некоторое время после установки ворот?
Да, можно. Для автоматизации уже установленных ворот не требуется каких-либо дополнительных работ кроме монтажа и настройки электропривода.
Как открыть автоматические ворота, если пропало электричество?
В случае отключения электроэнергии ворота остаются в запертом состоянии. Их можно поднять изнутри гаража вручную, используя ручной аварийный расцепитель, а в случае отсутствия дополнительного входа в гараж необходимо установить наружный аварийный расцепитель, с помощью которого можно разблокировать ворота и поднять их вручную.
Допустимо ли применение ворот в помещениях с повышенной влажностью?
Да. В данном случае рекомендуется использовать антикоррозионный пакет.
Где можно купить секционные промышленные ворота?
Вы можете осуществить заказ из любой точки России. Наш специалист приедет и детально проконсультирует по всем воросам с учетом всех нюансов местности или объекта. Также мы выполняем заказы и за пределами страны.
Возможно ли увеличить ресурс торсиона?
Да, возможно до 100 000 циклов.
